Расширение ассортимента витражной системы ALT VC65 и системы рамного остекления без терморазрыва ALT С43

Главная Новости Расширение ассортимента витражной системы ALT VC65 и системы рамного остекления без терморазрыва ALT С43
28.02.2014

ГК «АЛЮТЕХ» сообщает о начале продаж новых комплектующих для витражной системы сплошного остекления балконов и лоджий ALT VC65 и системы рамного остекления без терморазрыва ALT С43. В систему ALT VC65 вводятся угловая закладная для сборки скрытой створки, комплект закладной импоста для крепления «замыкающего» ригеля и кронштейн для установки конструкций в проем. В систему ALT C43 – специальный кондуктор для сверления отверстий под штифтование. Новые комплектующие значительно расширяют функционал вышеуказанных систем.

Подробное описание и возможности применения новых изделий приведены ниже.

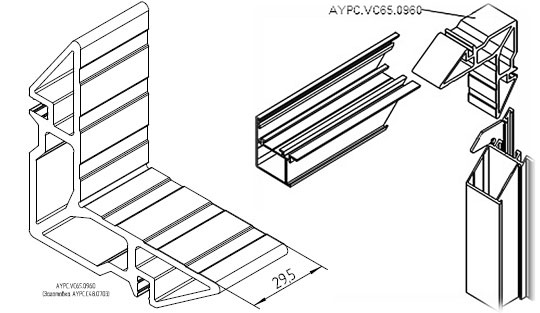

1. Закладная угловая AYPC.VC65.0960

Для простоты и удобства сборки скрытой створки в месте стыковки двух профилей используется специальная закладная угловая AYPC.VC65.0960 (рис. 1).

Закладная угловая AYPC.VC65.0960
Рис. 1. Закладная угловая AYPC.VC65.0960

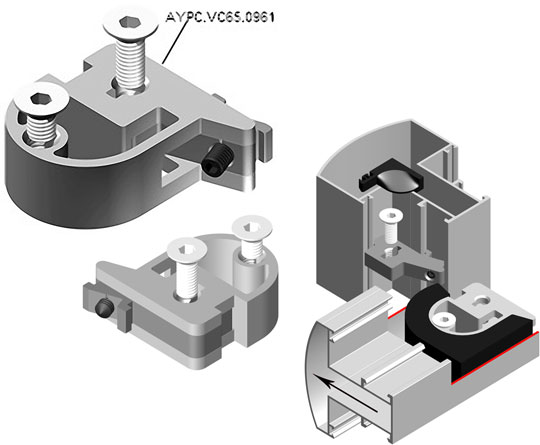

2. Комплект закладной импоста AYPC.VC65.0961

В целях установки «замыкающего» ригеля между крайними стойками соседних блоков, которые уже закреплены, разработан закладной элемент. В комплект закладного элемента AYPC.VC65.0961 входят две сопрягаемые алюминиевые детали и стандартные крепежные изделия (рис. 2).

Комплект закладной  импоста AYPC.VC65.0961
Рис. 2.

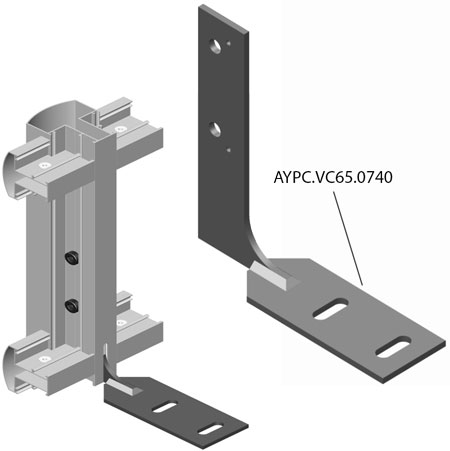

3. Кронштейн стальной AYPC.VC65.0740

Новый кронштейн AYPC.VC65.0740 разработан для установки конструкций в проем (рис. 3). Данное решение в значительной степени расширяет функциональные возможности системы витражного остекления без термоизоляции ALT VC65.

Кронштейн стальной AYPC.VC65.0740
Рис. 3. Кронштейн стальной AYPC.VC65.0740

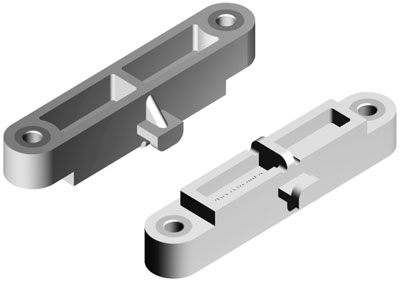

4. Кондуктор AYPC.C43.0950

Для удобства сверления отверстий под штифтование в местах импостового соединения, по многочисленным просьбам в систему вводится кондуктор AYPC.C43.0950 (рис. 4). Инструкция по эксплуатации приведена в приложении 2.

Кронштейн AYPC.C43.0950
Рис. 4. Кронштейн AYPC.C43.0950

Новые решения позволят в значительной мере расширить возможности систем, сделать монтаж более технологичным и удобным непосредственно на самом объекте.

Подробная техническая информация по данным комплектующим, описание основных узловых решений, рекомендации по использованию и примеры типовых конструкций будут приведены в технических каталогах по системам ALT C43 и ALT VC65. Информация по новым позициям представлена в приложении 1.

Уверены, что расширение ассортимента комплектующих увеличит конкурентные преимущества систем «АЛЮТЕХ».

Приложение 1
Комплектующие систем ALT VC65 и ALT C43
Коды Артикул Наименование Эскиз изделия Описание
Алюминиевые профили
11512700 AYPC.VC65.0960 Закладная угловая Предназначена для стыковки профилей скрытой створки AYPC.VC65.0302
11512400 AYPC.VC65.0961 Комплект закладной импоста Предназначен для установки «замыкающих» ригелей между крайними стойками соседних конструкций
11513100 AYPC.VC65.0740 Кронштейн стальной Предназначен для установки конструкций в проем фасадов зданий
10462900 AYPC.С43.0950 Кондуктор Используется для сверления отверстий в импостах под установку закладной детали методом штифтования

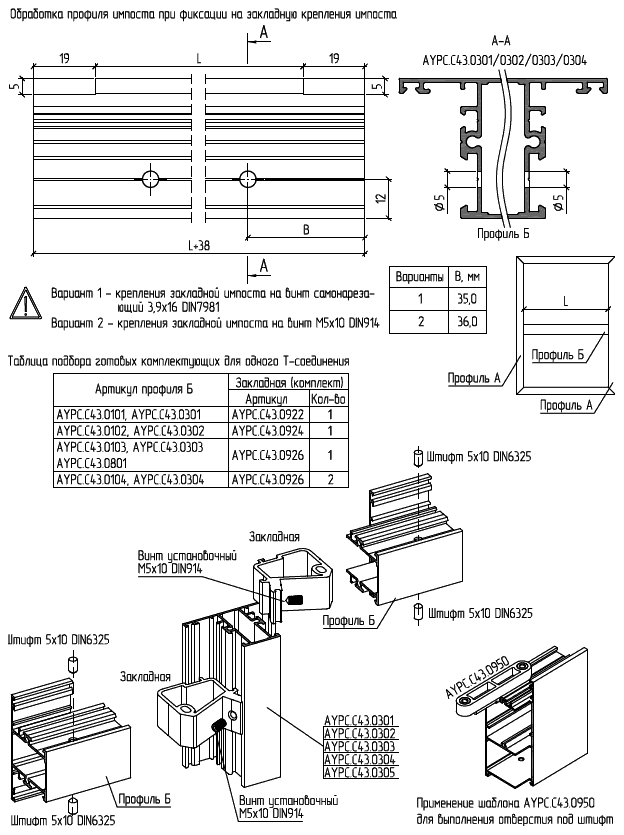

Приложение 2
Инструкция по эксплуатации кондуктора AYPC.C43.0950
