Благодаря своему уникальному внешнему виду и высоким эксплуатационным качествам светопрозачные фасады приобрели популярность среди архитекторов и строителей. Фасад здания, состоящий из стекла и алюминиевого каркаса может иметь различные цвет, свойства, форму (вертикальный, наклонный горизонтальный) и т.п. Технология структурного остекления открывает новые возможности дизайнерских решений фасадов зданий. Системы структурного остекления позволяют скрыть алюминиевое крепление, и тогда фасад здания визуально превращается в полный монолит из стекла. ГК Алютех предлагает фасадные системы для различных типов конструкций, способов изготовления и монтажа.

Стоечно-ригельный фасад ALT F50

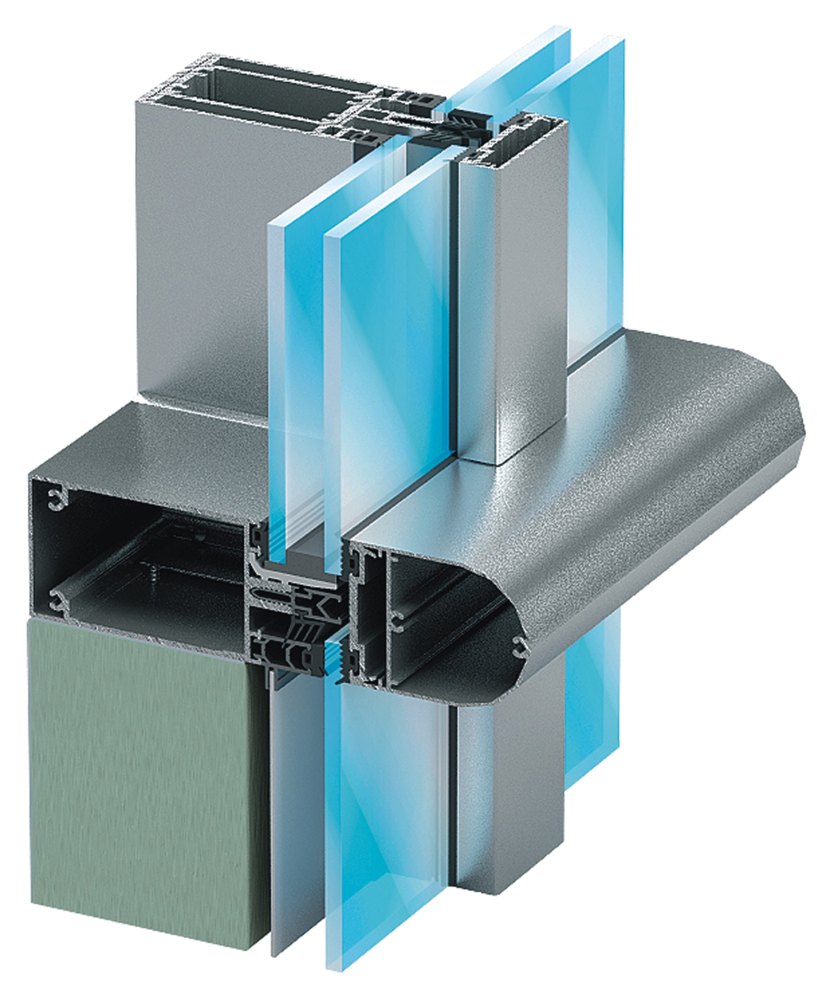

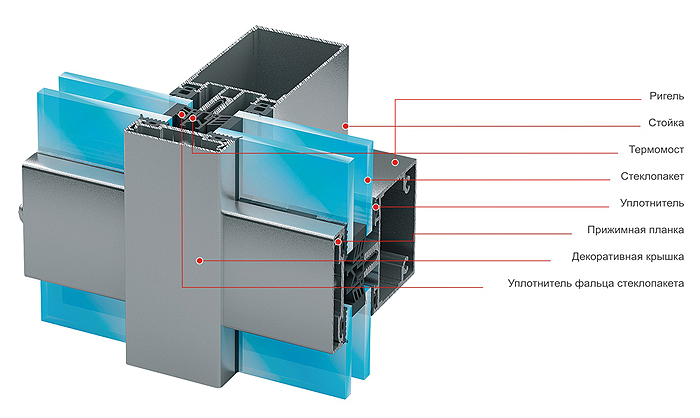

Классическая стоечно-ригельная система ALUTECH ALT F50 включает в себя стойки и ригели с видимой шириной 50 мм. Это обеспечивает максимальную светопроницаемость и визуальную легкость фасадной конструкции, а также элегантный внешний вид. Все видимые элементы конструкции могут быть окрашены в любой цвет по шкале RAL, при этом качество окраски профилей соответствует требованиям Qualicoat 2000. Самым взыскательным потребителям предоставлена возможность закупать анодированный профиль, устойчивый к агрессивному воздействию окружающей среды. Набор имеющихся термовставок и уплотнителей позволяет устанавливать заполнение (стеклопакеты, теплоизоляционные панели) толщиной от 4 до 50 мм.


Стоечно-ригельный фасад ALT F50

Описание преимуществ

Основные отличительные преимущества системы заключаются в следующем.

1. Высокий уровень термоизоляции (Group 1.0).

В современном мире, где цены на все виды энергоносителей неуклонно растут, невозможно оставаться в стороне от проблем, связанных с экологией и экономией средств для создания комфортного климата в помещении. Для получения высоких теплофизических и звукоизоляционных свойств ограждающей конструкции в серии ALUTECH ALT F50 используется набор термовставок (термоизоляторов) из твердого, ударопрочного поливинилхлорида (PVC-U-HI) с высокими теплоизолирующими параметрами, ко-экструзионный уплотнитель (запатентованное решение) и набор уплотнительных прокладок на основе этиленпропиленовых каучуков (EPDM). Благодаря оптимальному сочетанию этих составляющих достигаются следующие показатели по термической изоляции (согласно нормам DIN 4108-4):

Сертификат испытания теплотехнических показаний узлового сечения системы ALUTECH ALT F50 института IFT Rosenheim:
сертификат испытания теплотехнических показаний узлового сечения ALUTECH ALT F50

сертификат испытания теплотехнических показаний узлового сечения ALUTECH ALT F50

Скачать сертификат испытания теплотехнических показаний узлового сечения ALUTECH ALT F50, в формате PDF, 0,4 Мб

при установке рассекательного уплотнителя коэффициент теплопередачи узлового профильного решения (без стеклопакета) составляет Uf = 1,8 W/(m2К) или приведенное сопротивление теплопередаче Rпр.= 0,55 м2°С/Вт (группа материалов рамы 1.0);

при стандартном решении коэффициент теплопередачи равен Uf = 2,4 W/(m2K) или приведенное сопротивление теплопередаче Rпр.= 0,42 м2 °С/Вт (группа материалов рамы 2.1).

Это позволяет существенно повысить теплофизические характеристики без значительного увеличения стоимости 1м2 конструкции.

2. Система «Тепло-холод».

Использование оригинальных дистанционных ПВХ-элементов в зонах простенков и перекрытий фасада позволяет устанавливать вместо стеклопакета одинарное стекло. Наличие специальных пазов предоставляет возможность закрывать утеплитель любым недорогим листовым материалом. Это позволяет реализовать экономичный переход от непрозрачной к прозрачной области конструкции без потери теплоизоляционных характеристик. Учитывая тот факт, что за последние два года рыночная стоимость листового стекла увеличилась в несколько раз, подобное объектное решение начинает все чаще использоваться при создании накладных светопрозрачных фасадов.

3. Многовариантность соединения основных профилей и простота обработки.

Фасадная серия ALUTECH ALT F50 предусматривает несколько типов соединения стойки и ригеля:

  • встык (без фрезеровки профилей с использованием пазового сухарного элемента);

  • внахлест 6 мм (без выборки паза в стойке);

  • с фрезеровкой внахлест 6 мм (с выборкой паза в стойке).

Соединение встык (без дополнительной обработки ригеля) Соединение внахлест 6 мм Соединение внахлест 6 мм  с фрезеровкой паза в стойке
Соединение встык (без дополнительной обработки ригеля) Соединение внахлест 6 мм Соединение внахлест 6 мм с фрезеровкой паза в стойке



Общее описание системы

Система F50 позволяет с минимальными затратами времени и средств начать производство алюминиевых конструкций, а компаниям уже работающим с алюминиевым профилем дает возможность быстрого перехода на систему ALUTECH ALT F50, не изменяя основных способов соединения и обработки стойки и ригеля.

Кроме того, предусмотрено несколько способов присоединения стойки и ригеля:

  • при помощи камерных сухарных элементов (при последовательном монтаже);

  • при помощи камерных сухарных элементов и салазок (для упрощенного монтажа);

  • при помощи торцевых ригельных шурупов (экономичное и простое соединение с предварительной обработкой стойки).

Многовариантность соединений профилей предоставляет возможность работы с системой производителям с различным опытом работы, оснащенных оборудованием различной сложности, а также применять на объектах различного класса сложности наиболее удобные и технологичные способы соединения в каждом конкретном случае.

4. Взаимозаменяемость основных профилей

Все стоечные и ригельные профили имеют в зоне установки заполнения пазы, которые служат для отвода конденсата и вентиляции области фальца стеклопакета. Конфигурация сечения всех стоек и ригелей позволяет использовать эти профили как в качестве вертикальных, так и горизонтальных профилей каркаса фасада.

В процессе создания фасадных конструкций у фирм-переработчиков зачастую остаются 0,5-2 - метровые остатки стоечных профилей, применение которых в дальнейшем практически невозможно из-за их малой длины. Применение стойки в качестве ригеля позволяет уменьшить отход профилей стойки и оптимизировать раскрой основных профилей при создании фасадных конструкций. Таким образом, сокращение количества используемых стандартных профилей позволяет уменьшить стоимость готовой конструкции.

Для конструкций, где не требуется высокая жесткость, система ALUTECH ALT F50 дает возможность использования профилей ригеля в качестве вертикальных несущих профилей (система «ригель-ригель»). Для раскрепления (или усиления) ригелей по вертикали используются камерные стоечные усиливающие профили. Это позволяет значительно снизить металлоемкость, а значит, и стоимость готовой конструкции.

Также в конфигурации основных профилей отсутствует необходимость использования ригеля второго уровня, что существенно уменьшает номенклатуру профилей на складе. В качестве ригеля второго уровня рекомендуется устанавливать стандартный профиль ригеля или стойки.



5. Многообразие конструктивных решений.

Уникальная конструкция сухарного профиля (запатентованное решение) позволяет реализовать различные переходы и варианты примыкания фасадных конструкций к элементам здания:

  • Создание поверхностей с изломом — вертикально-наклонных стоек (переход от вертикальной к наклонной части конструкции);

  • Возможность поворота стоек в плоскости витража;

  • Создание наклонно-поворотных поверхностей;

  • Примыкание наклонной конструкции к основанию здания;

  • Создание вершины многогранной пирамиды.



6. Наличие необходимого набора штучных комплектующих изделий.

Ни для кого не секрет, что все стоечно-ригельные системы во многом схожи между собой. К сожалению, у большинства отечественных систем отсутствует достаточное количество комплектующих деталей, которые играют огромную роль в безошибочном функционировании фасадной конструкций и являются дополнительными декоративными элементами. Система ALUTECH ALT F50 включает необходимый набор этих изделий, которые позволяют:

  • декорировать зону соединения ригелей и стоек, а также место сопряжения двух стоек по вертикали;

  • обеспечить необходимую циркуляцию воздуха и отвод влаги из области фальца стеклопакета;

  • отвести воду и другие атмосферные осадки с наружной поверхности стеклопакета в наклонных конструкциях;

  • упростить соединение стоек и ригелей.
