Новое решение для энергоэффективных систем: специальная рама для встраиваемых оконных конструкций

ГК «АЛЮТЕХ» сообщает о начале продаж нового специального профиля рамы AYPC.W72.0108, предназначенного для установки окон серии ALT W72 в энергоэффективные фасадные конструкции.

В современных светопрозрачных конструкциях теплотехнические характеристики напрямую связаны с толщиной стеклопакета. Рамные и фасадные системы ALT позволяют устанавливать стеклопакеты толщиной до 50 мм. С таким заполнением рамные и фасадные конструкции в отдельности достигают максимальной энергоэффективности, а вот оконные конструкции, встроенные в фасад, не могли показать высокого результата, поскольку типовое решение для обычных конструкций имеет ряд конструктивных ограничений.

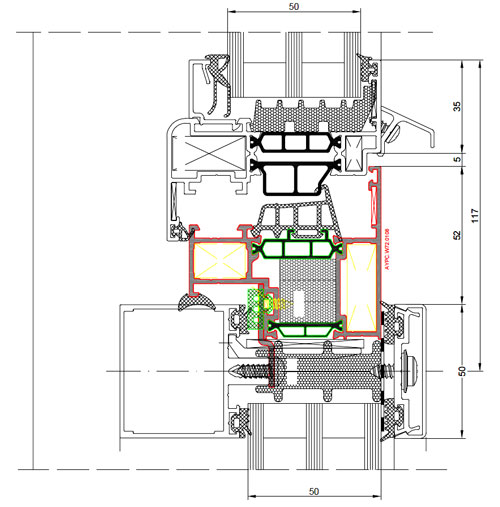

Рис. 1. Установка рамы ALT W72 в фасад ALT F50

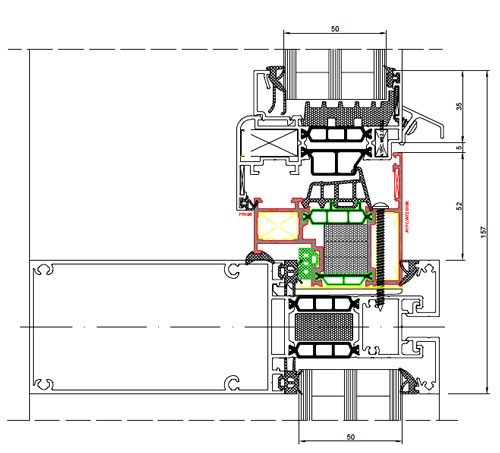

Рис. 2. Установка рамы ALT W72 в элементный фасад ALT EF65

Новая рама AYPC.W72.0108 предназначена для установки в энергоэффективные фасадные конструкции серий ALT F50 и ALT EF65 с толщиной стеклопакетов от 40 мм. Типовое решение для обычных фасадов не позволяет при такой толщине стеклопакета выполнить надежное механическое крепление рамы к фасаду. В новом решении используется уникальное внутреннее крепление с помощью отдельных клипс (рис. 3), отличающееся простотой выполнения и исключительной надежностью.

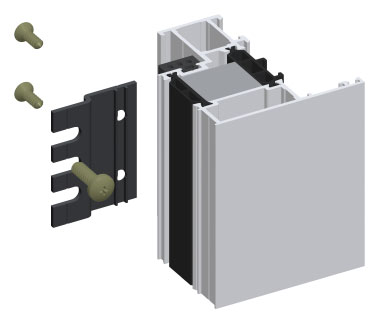

Рис. 3. Клипса для внутреннего крепления рамы в фасад ALT F50

Новое решение со специальной рамой AYPC.W72.0108 позволяет максимально эффективно использовать высокие характеристики оконных конструкций серии ALT W72, встроенных в фасады. Использование новой рамы не искажает температурных полей фасадной конструкции и исключает так называемые мостики холода, что значительно улучшает приведенные теплотехнические показатели конструкций.

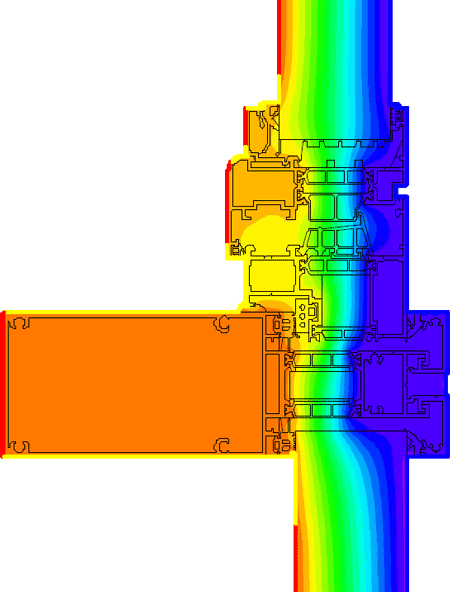

Рис. 4. Распределение температурных полей

Краткая информация для заказа новых профилей и комплектующих представлена в таблице.

Уверены, что введение новых профилей позволит качественно улучшить комплексное предложение «АЛЮТЕХ» и расширить область применения «теплых» систем.
