| Группа компаний "Алютех" выводит на рынок профиль усиливающий AEG45/S для новой решеточной системы серии AEG84.
Профиль усиливающий AEG45/S
Применение двустенного профиля специальной конфигурации увеличивает жесткость и придает дополнительную стабильность полотну решетки на проемах шириной свыше 5,5 метров. Рекомендуемая максимальная ширина проема при установке рольставен с полотном из профилей AEG45/S и AEG84 - 7 метров. |
| |
| Изображение | Описание | Артикул | Цвет | Код | Ед. изм. | Норма
заказа | | | Профиль усиливающий
алюминиевый, экструдированный, штампованный.
Применяется совместно с профилями AEG84 и AEG84F.
Вес 1 пог.м. - 0,844 кг.
Длина поставки - 7,0 м. | AEG45/S | 00
01
02
03
04
08 | 1034130
1034131
1034132
1034133
1034134
1034138 | м | 35,0 | |
| |
| Возможны различные варианты исполнения полотна из решеточного профиля AEG84 и усиливающего профиля AEG45/S. Комбинации данных профилей позволяют улучшить внешний вид фасада, а также обеспечивают максимальную защиту витрины или проёма от несанкционированного проникновения. |
| |
| Рекомендуемые варианты комбинаций решеточного и усиливающего профилей |
| |
| |
| |
| Варианты комбинаций профилей | Количество ламелей в комбинации профилей | | AEG84 | AEG45/S | | AEG84 | 1 | - | | 3 AEG84+1 AEG45/S | 3 | 1 | |
| |
Внимание!
Для всех вариантов комбинаций сборки полотна вторым профилем после концевого устанавливается решеточный профиль AEG84. |
| |
| Рекомендуемые варианты комбинаций решеточного и усиливающего профилей в зависимости от ширины проема |
| |
| | Ширина проема | | до 6,0 м | от 6,0 до 7,0 м | | Варианты комбинаций профилей | 3AEG84 + 1AEG45/S (по желанию заказчика) | 3 AEG84+ 1 AEG45/S | | AEG84 | |
| |
| Примечание: По желанию заказчика возможны и другие комбинации использования усиливающего и решеточного профилей полотна решетки. Подробная информация о сборке и комплектации новой серии решеточных профилей AEG84 будет приведена в новой версии Руководства по изготовлению роллетных решеток (находится в разработке). |
| |

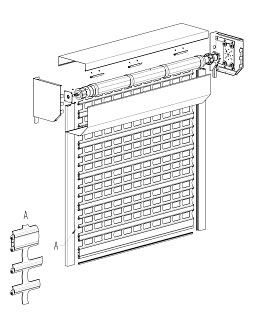

| Вариант комплектации при сборке решеточного полотна в комбинации профилей 3AEG84+1 AEG45/S |
| |
| |
| |
| П/п | Обозначение | Наименование | Примечание | | 1 | AEG84 | Профиль | | | 2 | AEG45/S | Профиль усиливающий | | 3 | RT102X2.5 | Вал октогональный | | 4 | RD102 | Кольцо дистанционное | Устанавливаются с шагом не более 500 мм | | 5 | AEG84F | Профиль фиксирующий | Длина отрезка профиля - 150 мм;
отрезки устанавливаются с шагом не более 500 мм | | 6 | APB102 | Капсула регулируемая | | | 7 | SBB32 | Суппорт с подшипником | | 8 | SF360/S или BRC | Крышка боковая или консоль | | 9 | SB45/360 | Короб защитный | применяется только совместно с SF360/S | | 10 | Электропривода торговых марок Nice/Somfy | Электропривод | | | 11 | GR90x35 | Шина направляющая | | 12 | IS2/77 | Вставка | Длина вставки равна длине шины | | 13 | ESU88 | Концевой профиль | | | 14 | IS9 | Вставка уплотнительная | | 15 | SP84 | Замок боковой | Устанавливается на каждую ламель с двух сторон | |
| |
| Параметры намотки роллетного полотна из комбинации решеточного профиля AEG84 и усиливающего профиля AEG45/S в комбинации 3 AEG84+ 1 AEG45/S |
| |
| Размер октогонального вала | Варианты соединения вал-полотно | Тип приводов | Тип короба защитного | | SB45/250 | SB45/300 | SB45/360 | | RT102x2,5 | Фиксирующий профиль AEG84F + кольцо RD102 | электропривод | Максимальное количество ламелей в комбинации профилей, шт | | 24 | 42 | 64 | | Высота роллетного полотна, м | | 1,782 | 3,138 | 4,752 | |
