Система монтажа на консоли «4-в-1»

Главная Новости Система монтажа на консоли «4-в-1»
10.12.2012

В целях расширения сферы применения роллетных ворот, а также улучшения их эксплуатационных характеристик Группа компаний «АЛЮТЕХ» информирует о выводе на рынок нового продукта – комплектующих для системы монтажа на консоли «4-в-1».

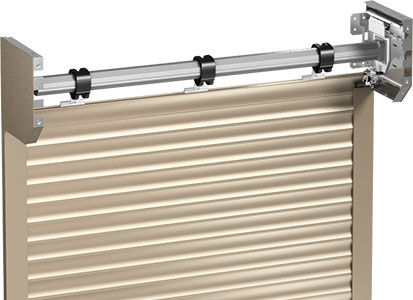

Система «4-в-1» используется для повышения надежности эксплуатации роллетных ворот и базируется на применении консоли как основного несущего элемента конструкции.







Система монтажа на консоли основана на разновариантности применения комплекса элементов, что позволяет использовать ее в конструкциях большой массы.

В состав системы  «4-в-1» входят следующие комплектующие, выполненные из стали:

  1. Консоль CCM обеспечивает:
    • удобство монтажа при различных вариантах: накладной и встроенный;
    • надежность эксплуатации за счет конструкции, изготовленной из прочной стали.

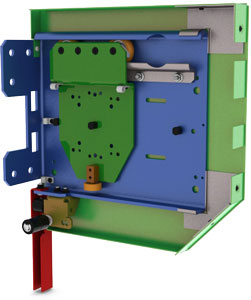

  1. Каретка подвижная RC360/C позволяет:
    • снизить изгибающие нагрузки на элементы подвеса;
    • обеспечить бесшумную работу конструкции благодаря обрезиненным роликам;
    • выводить кардан/петлю от привода с НХК вертикально вниз;
    • быстро и легко устанавливать каретки на консоль без засверловки.

  1. Ролики направляющие RG/C, RGH/C Обеспечивают равномерный заход полотна в короб.
    Ролик направляющий RGH/C по сравнению с роликом RG/C имеет большие габаритные размеры и предназначен для использования только с шиной направляющей GR100x35IE.

  1. Кронштейн соединительный GF/C обеспечивает:
    • позиционирование крышки боковой SF360/C в шине направляющей;
    • защиту кабеля от электропривода (за счет проведения кабеля через ногу кронштейна).



  1. Крышки боковые SF360/C, SF405/C
    Особенности крышки боковой SF360/C:
    • отсутствие крепежных элементов на видимой поверхности крышки;
    • шина и крышка расположены в одной плоскости: при монтаже не будет зазоров между шиной и стеной.
    Особенности крышки боковой SF405/C:
    • крепление к консоли винтами.

Для улучшения внешнего вида конструкции при накладном монтаже с крышками боковыми SF360/C, SF405/C применяются короба SB45/360, SB45/405.

ВАРИАНТЫ МОНТАЖА НА КОНСОЛИ

В зависимости от требований, которые предъявляются к монтажу роллетных ворот, предусмотрены различные варианты монтажа с использованием консоли.

  1. Бескоробной на консоли: консоль CCM
    Самый экономичный вариант за счет отсутствия дополнительных комплектующих для монтажа.

  1. Коробной на консоли: консоль CCM + крышка SF360/C (SF405/C) + кронштейн GF/C (c крышкой SF360/C обязательно применяется кронштейн GF/C) + SB45/360 (SB45/405)
    Преимущества:
    • экономичность;
    • эстетичный внешний вид роллеты за счет использования крышек боковых и короба защитного.

  1. Бескоробной на консоли с подвижными каретками: консоль CCM + каретки RC360/C
    Преимущества:
    • снижение изгибающих нагрузок на вал (за счет применения кареток);
    • более равномерное вхождение полотна в короб.

  1. Коробной на консоли с подвижными каретками: консоль CCM + каретки RC360/C + крышка SF360/C (SF405/C) + кронштейн GF/C (c крышкой SF360/C обязательно применяется кронштейн GF/C) + SB45/360 (SB45/405)
    Преимущества:
    • снижение изгибающих нагрузок на вал за счет применения кареток;
    • эстетичный внешний вид роллеты благодаря использованию крышек боковых и короба защитного.

Ролик направляющий RG/C (RGH/C) крепится к основанию консоли CCM, поэтому его можно применить при любом из вышеперечисленных вариантов монтажа.

Набор фиксирующий для кабеля SFC/C

Для обеспечения длительного срока службы автоматизированных систем управления и безопасности эксплуатации системы монтажа «4-в-1» предусмотрено два варианта вывода кабеля от электропривода и инерционного тормоза IB: по нижней части крышки или по верхней.





В набор SFC/C входят:

  • четыре стальных винта;
  • четыре пластиковых стяжки для крепления кабеля;
  • два бандажа спиральных пластиковых для защиты кабеля.


Таким образом, основные преимущества монтажа на консоли «4-в-1» заключаются в следующем.

  • Повышенный срок эксплуатации конструкции за счет применения комплекса элементов, обеспечивающих снижение изгибающих нагрузок на элементы подвеса.
  • Универсальность применения (разновариантность монтажа) позволяет выбирать наиболее приемлемый для клиента вариант.
  • Возможность выводить кардан/петлю в приводах с НХК вертикально вниз благодаря улучшенной конструкции каретки RC360/C.
  • Эстетичный внешний вид конструкции за счет отсутствия зазора между стеной и направляющими шинами (крышки и короб находятся в одной плоскости).

Цветовая гамма крышек боковых SF360/C насчитывает 13 наиболее распространенных цветов, крышек SF405/C – четыре основных цвета.

Новые продукты уже внесены в 11-ю версию ПО AluRoll.

Уверены, что данное решение значительно упростит монтаж конструкции и повысит надежность эксплуатации роллетных ворот.

Приложение 1
ЦВЕТОВАЯ ГАММА КРЫШЕК

п/п
Код цвета Наименование цвета RAL* Крышка боковая SF360/C Крышка боковая SF405/C
глянец шагрень шагрень
1 01 БЕЛЫЙ 9016 + + +
2 02 КОРИЧНЕВЫЙ 8014 + + +
3 03 СЕРЫЙ 7038 + + +
4 04 БЕЖЕВЫЙ 1019 + + +
5 07 КРАСНЫЙ РУБИН 3004 +
6 08 СЕРЕБРИСТЫЙ МЕТАЛЛИК 9006 + +
7 13 АНТРАЦИТ 7016 +
8 15 ЗЕЛЕНАЯ ЕЛЬ 6009 +
9 21 КРЕМОВЫЙ 9001 +
10 22 ТЕМНО-КОРИЧНЕВЫЙ 8019 + +
11 23 СЛОНОВАЯ КОСТЬ 1015 +
12 25 ЗЕЛЕНЫЙ МОХ 6005 +
13 26 ТЕМНО-СИНИЙ 5011 +

* указан приближенный код по RAL-шкале.
