Новые решения фасадной системы ALT F50

Главная Новости Новые решения фасадной системы ALT F50
16.12.2013

ГК «АЛЮТЕХ» сообщает о значительном расширении возможностей фасадной системы ALT F50 и о начале продаж страховочных элементов из нержавеющей стали, уплотнителей, а также новых алюминиевых профилей: профиля сухарного, профиля крышки декоративной, профиля прижимной планки. Данные изделия предоставляют клиентам новые более экономичные и функциональные решения для фасадных конструкций системы ALT F50.

Подробное описание и возможности применения новых изделий приведены ниже.

Элемент страховочный AYPC.F50.1946-01 и AYPC.F50.1946-02

Элементы страховочные AYPC.F50.1946-01
AYPC.F50.1946-01
Элементы страховочные AYPC.F50.1946-02
AYPC.F50.1946-02
Рис. 1. Элементы страховочные

Новые страховочные элементы AYPC.F50.1946-01 и AYPC.F50.1946-02 осуществляют механическую поддержку наружного стекла, исключают выпадение заполнения при землетрясениях, ураганах и других форс-мажорных обстоятельствах, обеспечивая безопасность конструкции при структурном остеклении. Эти изделия рекомендуется использовать при высоте конструкции более 8 м. Сечения мест установки страховочных элементов представлены в приложении 6.

Таким образом, в ассортименте нашей компании имеются следующие типы страховочных элементов:

  • AYPC.F50.1946 – для однокамерного стеклопакета толщиной 26–34 мм;
  • AYPC.F50.1946-01 – для двухкамерного стеклопакета толщиной 44–46 мм либо однокамерного толщиной 38–40 мм;
  • AYPC.F50.1946-02 – для двухкамерного стеклопакета толщиной 50–52 и 56–58 мм.

Профиль сухарный под ригель AYPC.F50.6005

Профиль сухарный  AYPC.F50.6005
Рис. 2. Профиль сухарный AYPC.F50.6005

Данный профиль предназначен для соединения наклонных ригелей со стойками внахлест. При использовании сухарных элементов из профиля AYPC.F50.6005 допускается максимальная нагрузка на ригель до 280 кг и угол наклона ригеля от 30° до 90°.

Соединение наклонных  ригелей с помощью сухарного элемента AYPC.F50.6005

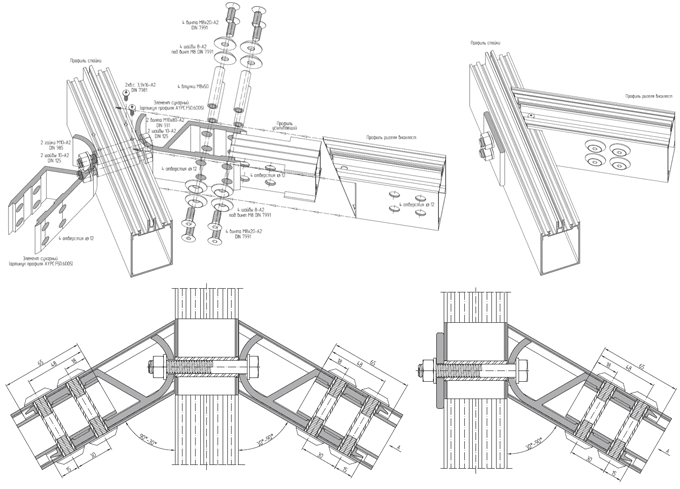

Рис. 3. Соединение наклонных ригелей с помощью сухарного элемента AYPC.F50.6005

Профиль крышки декоративной AYPC.F50.0510

Благодаря новому профилю декоративной крышки внешний вид фасада получил дополнительный вариант исполнения. Широкая декоративная крышка видимой ширины 100 мм с прямыми углами придаст фасаду строгость и уникальный дизайн. Примеры использования нового профиля декоративной крышки приводятся в приложениях 4 и 5.

Декорация сдвоенного ригеля декоративной крышкой AYPC.F50.0510
Рис. 4. Декорация сдвоенного ригеля декоративной крышкой AYPC.F50.0510

Прижимной профиль с малым выступом относительно стекла

На базе классической стоечно-ригельной серии разработан новый вариант крепления заполнения профилем прижимной планки AYPC.F50.0622. С помощью данного профиля достигается минимально возможный выступ прижима относительно наружной грани заполнения – менее 6 мм.

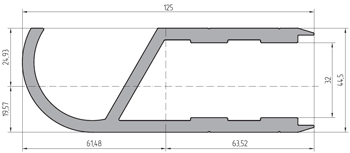

Профиль прижимной планки

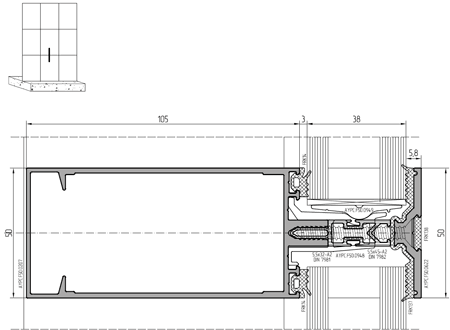

Рис. 5. Профиль прижимной планки

Для плотного примыкания прижимной планки AYPC.F50.0622 к стеклопакету предназначен уплотнитель FRK137, повторяющий контур прижимного профиля. Для фиксации прижимной планки используются саморезы диаметром 5,5 мм DIN7982. Детали крепления декорируются уплотнителем FRK138, который устанавливается в центральный паз прижимной планки AYPC.F50.0622. Таблица остекления и обработка данных профилей и комплектующих находится в приложениях 2 и 3.

Подробная техническая информация по новым решениям, основные узлы и примеры типовых конструкций будут приведены в обновленном техническом каталоге системы ALT F50.

Информация для заказа новых профилей и комплектующих системы ALT F50 размещена в приложении 1.

Уверены, что широкая номенклатура изделий, постоянное обновление существующих и разработка новых решений позволят увеличить объемы продаж алюминиевых профильных систем ALT за счет удержания существующих и привлечения новых клиентов.

Приложение 1
Краткая информация о новых профилях и комплектующих
Артикул Код по каталогу Наименование Эскиз изделия Цвет Упаковка,
п.м
Описание
AYPC.F50.6005 11600500 Профиль сухарный 00 6,8 Обеспечивает соединение профилей стоек и профилей ригелей внахлест
AYPC.F50.0510 11251800
11251821
11251824
11251830
11251831
112518806
Профиль крышки декоративной 00
RAL9016
RAL8014
RAL8017
RAL9006
A00-E6
13,6 Выполняет декоративную функцию
AYPC.F50.0622 11252100
11252121
11252124
11252130
11252131
112521806
Профиль прижимной планки 00
RAL9016
RAL8014
RAL8017
RAL9006
A00-E6
68 Профиль прижимной планки с малой выступающей частью
FRK137 11216900 Уплотнитель - 100 Предназначен для плотного примыкания прижимной планки AYPC.F50.0622 к стеклопакету
FRK138 11217000 Уплотнитель - 450 Предназначен для заполнения углубления в прижимной планке AYPC.F50.0622,  выполняет декоративную функцию
AYPC.F50.1946-01 11326900 Элемент страховочный - 30 Предназначен для варианта заполнения шва с помощью структурного герметика
AYPC.F50.1946-02 113227000 Элемент страховочный - 20 Предназначен для варианта заполнения шва с помощью структурного герметика
Приложение 2

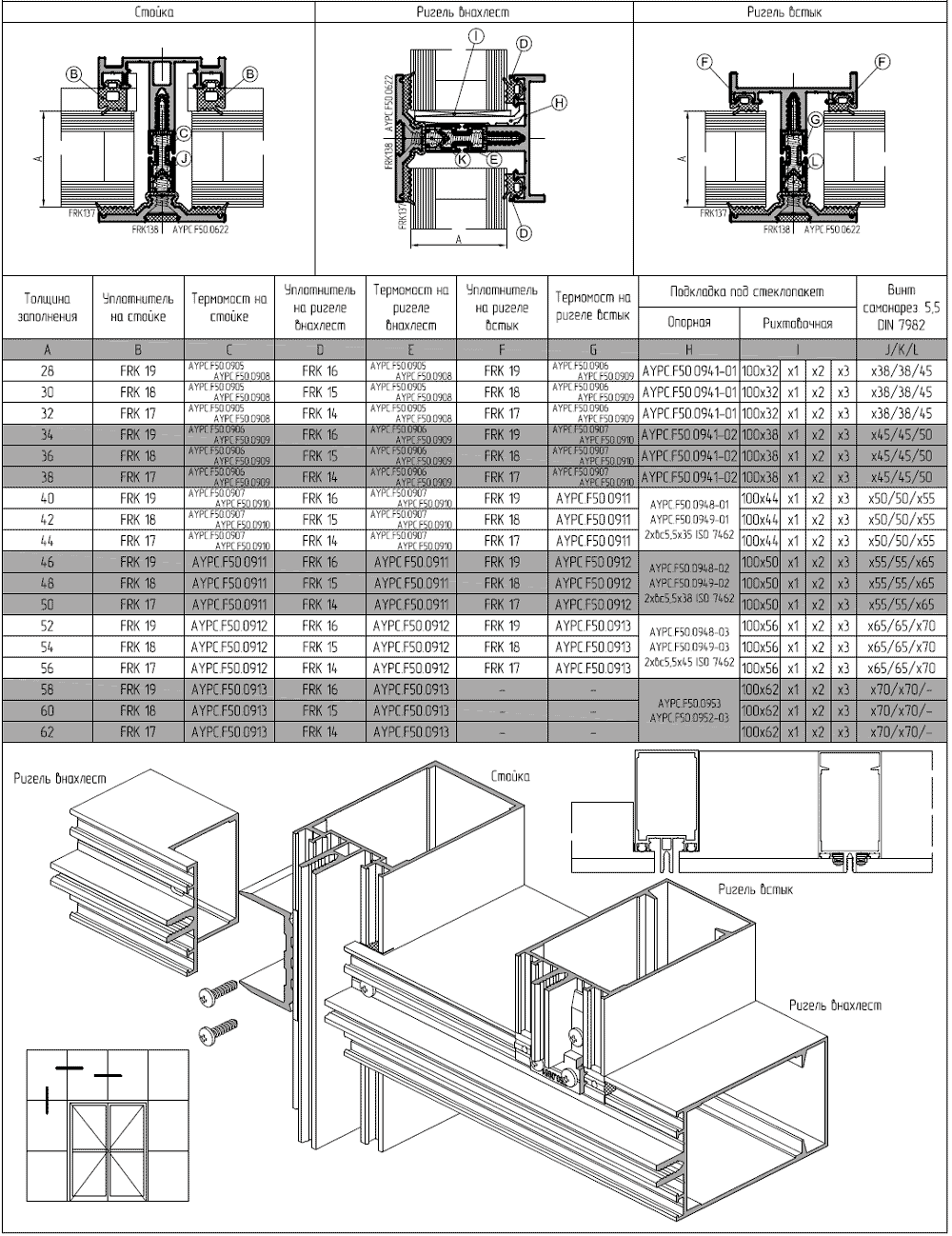

Таблица остекления при использовании прижимного профиля AYPC.F50.0622
Приложение 3

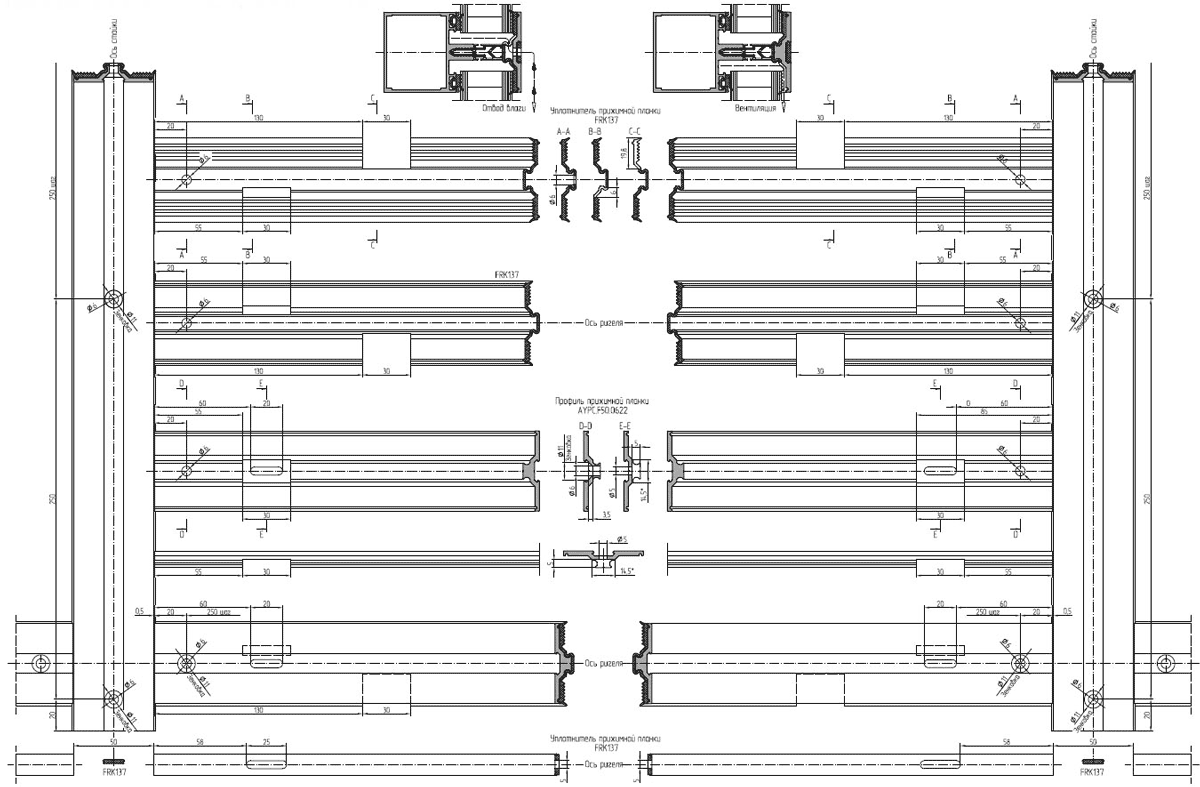

Обработка профиля прижимной планки AYPC.F50.0622 и уплотнителей FRK137 и FRK138
Приложение 4

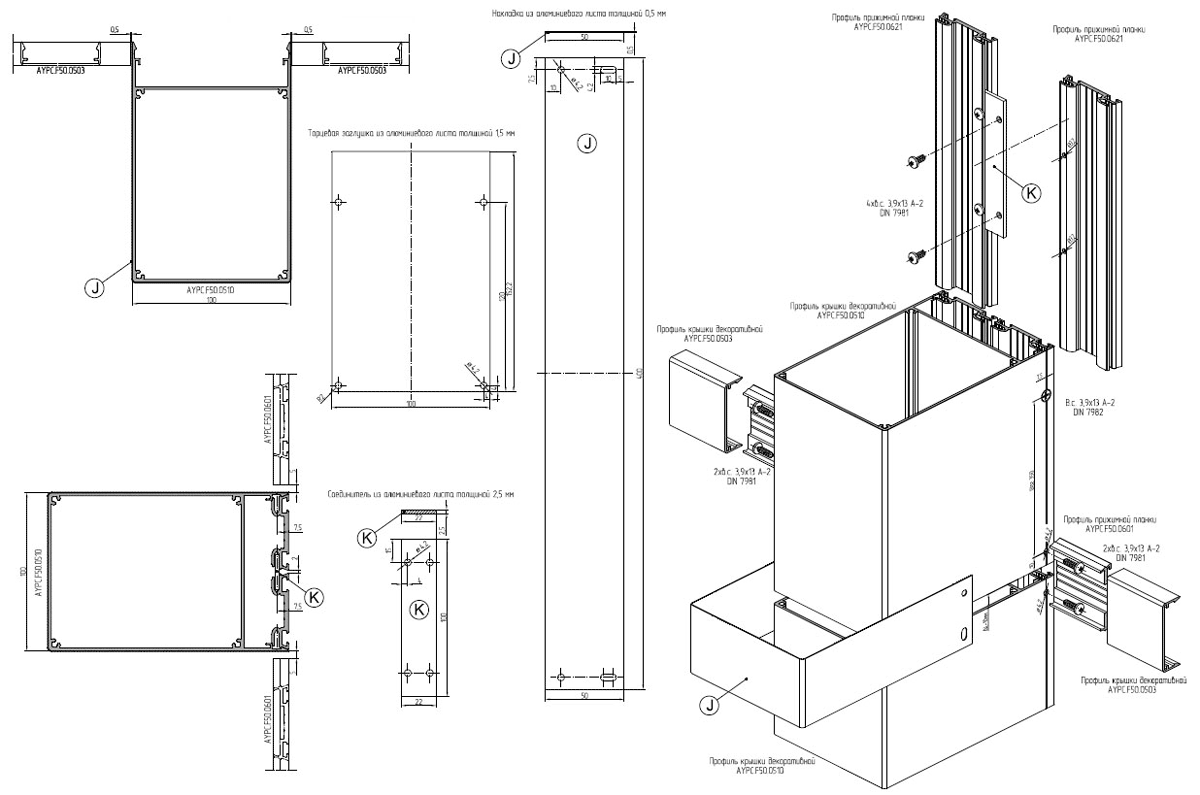

Сечения стоек и ригелей с декоративной крышкой AYPC.F50.0510
Приложение 5
Установка накладок в месте соединения профилей крышек декоративных AYPC.F50.0510
Приложение 6

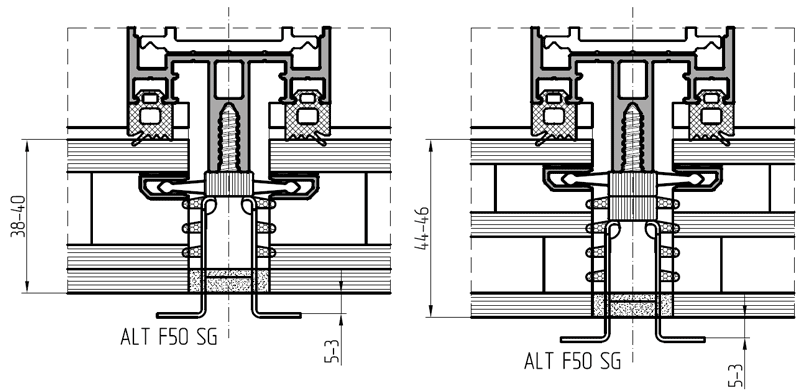

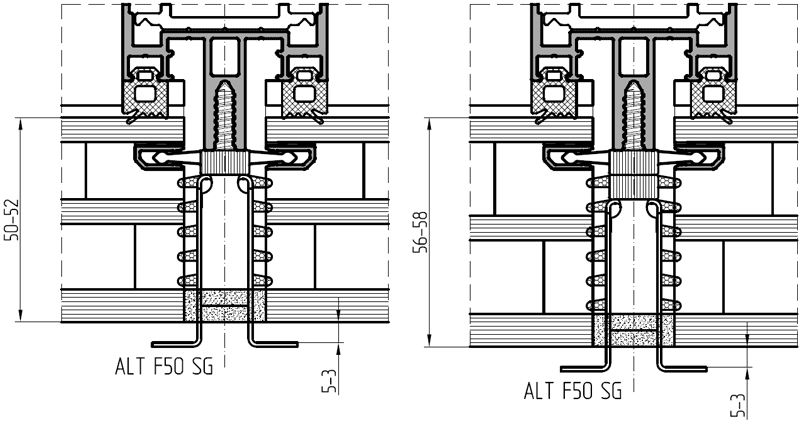

Сечения мест установки страховочных элементов
AYPC.F50.1946-01
AYPC.F50.1946-02
Все новости
